XND2260
所屬分類：
下變頻電路
關鍵詞：
XND2260
描述
XND2260產品是一款四通道射頻接收電路，此電路實現相同四路0.4GHz~2.5GHz頻段射頻信號的下變頻和放大。電路內部集成低噪聲放大器、下變頻器、增益控制電路、中頻放大器、移相網絡、鎖相環、中頻采樣時鐘產生電路、SPI接口和低壓差線性電源（LDO）等功能模塊。電路防靜電能力達到1000V（HBM）。
特點
?支持0.4GHz~2.5GHz頻段射頻信號接收
?支持多片間并聯擴展
?中頻輸出頻率范圍：30MHz~200MHz
?可外接混頻器本振信號
?低噪聲系數：8dB @15dB增益
?高線性度：OIP3 ≥35dBm@15dB增益
?高隔離度：60dB
?移相范圍：≥70°
?高本振輸出功率：5dBm
?低本振相位噪聲：-90@10KHz
?低時鐘抖動：1.2ps @120MHz
?典型工作電流550mA@3.3V
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XND2260 | QFN56 | 7×7×0.75 mm3 | -40℃～85℃ |
應用范圍
? 400MHz~2500MHz下變頻系統

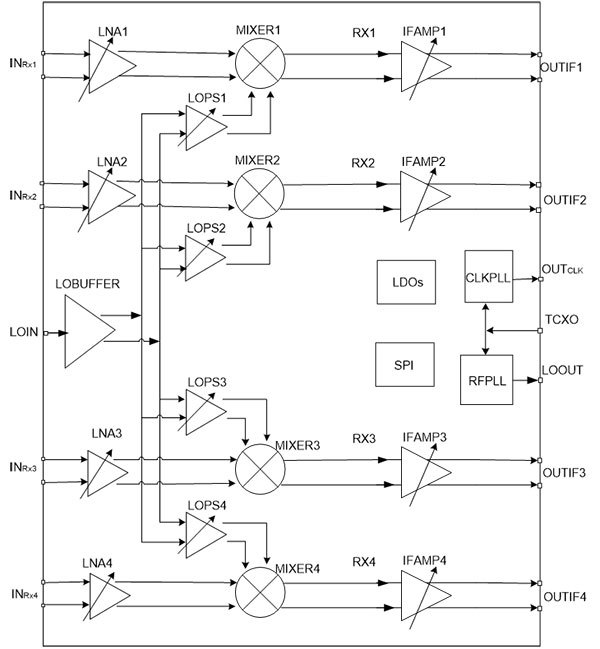

功能框圖
