XN2152-1
所屬分類：
上變頻電路
關鍵詞：
XN2152-1
描述
XN2152-1型L波段上變頻電路集成了頻率合成器和發射通道上變頻器。其中上變頻器集成了本振緩沖放大器、正交混頻器、可控增益放大器、有源雙轉單電路。頻率合成器電路集成VCO、參考buffer、參考分頻器等單元，具有很高的集成度。頻率合成器用于提供射頻本振信號，上變頻器將中頻輸入信號與頻率合成器提供的本振信號混頻實現上變頻功能。防靜電能力達到500V（HBM）。
特點
? 集成一路發射和本振頻率源
? 中頻輸入頻率：55MHz~85MHz
? 射頻輸出頻率：1800MHz
?上下邊帶可切換
? 高輸出線性度：OCP-1≥0dBm
?射頻輸出功率可變范圍：7dB
? 高邊帶抑制：≥30dB
? 參考輸入信號頻率：10MHz~100MHz
? 低本振相位噪聲：≤-105dBc/Hz@100kHz
? 工作電流120mA@5.0V
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN2152-1 | QFN48 | 6×6×0.75 mm3 | -40℃～85℃ |
應用范圍
? L波段上變頻信號系統

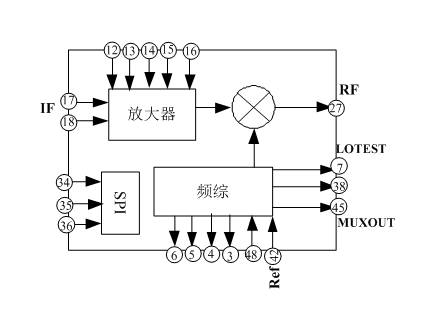

功能框圖
