XN297L
所屬分類：
射頻系統集成（RF SoC）
關鍵詞：
XN297L
描述
XN297L是一款工作在2.400~2.483GHz通用ISM頻段的單片無線收發電路。該電路集成射頻收發機、頻率發生器、晶體振蕩器、調制解調器等功能模塊，并且支持一對多組網和帶ACK的通信模式。發射輸出功率、工作頻道以及通信數據率均可配置。該電路將多顆外圍貼片阻容感器件集成到內部，外圍只需較少元器件。
特點
?工作電壓2.2~3.6V
?發射模式工作電流19mA，接收模式工作電流15mA，休眠電流2uA
?接收靈敏度為-83dBm@2Mbps
?接收動態范圍90dB
?最大發射輸出功率13dBm
?通信碼率2Mbps
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN297L-1 | QFN20 | 3×3×0.75mm3 | -40℃～85℃ |
| XN297L-2 | SOP16 | 9.9×3.9×1.4mm3 | -40℃～85℃ |
| XN297L-3 | SOP8 | 4.9×3.9×1.4mm3 | -40℃～85℃ |
應用范圍
?無線鼠標/機鍵盤
?無線PC外設
?無線游戲手柄
?有源RFID
?玩具
?遠程消費類電子設備RF終端

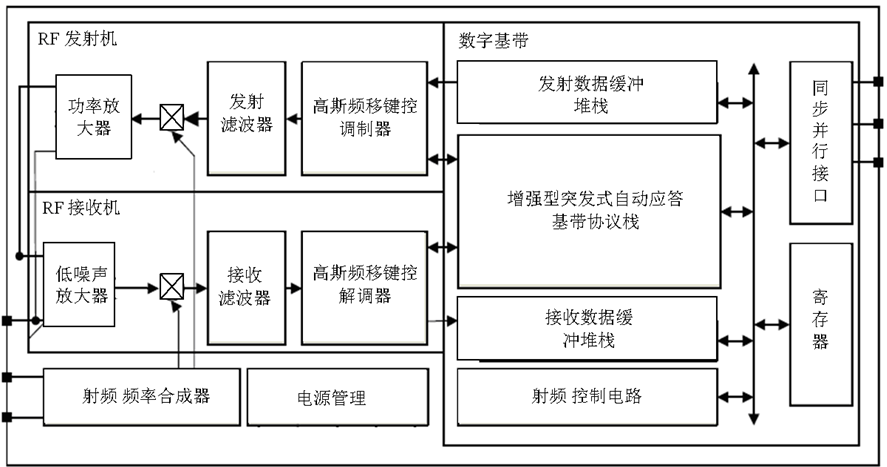

功能框圖
