產品中心
——
XND13388
所屬分類：
射頻開關
關鍵詞：
QFN12L
射頻開關
1、產品簡介
XND1012MQD型型高功率SPDT射頻開關是一款低插入損耗、高耐受功率、反射式射頻開關，采用SOI工藝設計制造，頻率最高可達6GHz。芯片隔離度典型大于23dB，插入損耗典型值小于0.5dB。本產品為高性能系統提供了低成本的解決方案。
2、產品特點
? 寬工作電壓：+2.7V～+5.5V
? 兼容1.2/1.8V/3.3V控制電平
? 寬頻帶：0.005 GHz ~ 6GHz
? 低插損：0.4 dB @ 2 GHz
? 高隔離度：35 dB @ 2 GHz
? QFN12封裝：2mm x 2mm x 0.55mm
3、應用領域
? 通信基站
? 無線收發機

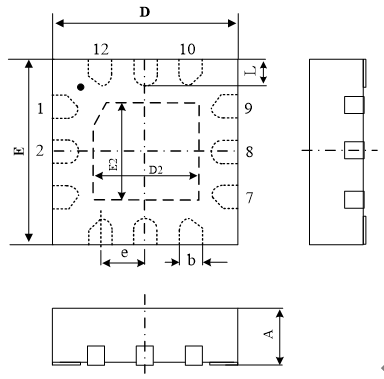

4、封裝外形
|
尺寸 符號 |
數 值 |
尺寸 符號 |
數 值 |
|||||
|
最小 |
公稱 |
最大 |
最小 |
公稱 |
最大 |
|||
|
A |
0.50 |
-- |
0.60 |
e |
-- |
0.50 |
-- |
|
|
D |
1.90 |
-- |
2.10 |
E |
1.90 |
-- |
2.10 |
|
|
b |
0.15 |
-- |
0.25 |
E2 |
1.00 |
-- |
1.20 |
|
|
D2 |
1.00 |
-- |
1.20 |
L |
0.22 |
-- |
0.33 |
|
