產品中心
——
XND4202
所屬分類：
同步整流電路
關鍵詞：
xnd4202
封裝
出過
描述
XND4202是一款QR模式反激式PWM控制器，采用SOT23-6封裝形式，具有體積小，應用簡單，效率高等特點。XND4202啟動電流小，工作模式包括burst、green和max-frequence三種模式，具有過流，輸出過壓，VCC過壓和過溫保護功能。XND4202集成了QR jitter功能為反激式系統提供良好的EMI解決方案。
特點
? 啟動電流小：10uA
? 欠壓鎖定
? 靜態功耗低：0.5mA
? CS引腳具有LEB功能
? 最高開關頻率：130kHz
? VCC過壓保護
? 節能模式最低開關頻率：25kHz
? 過溫保護
? burst、green和max-frequence三種模式
? 過流保護
? 通過FB引腳實現可調的輸出過壓保護
? QR jitter功能
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XND4202 | SOT23-6 | 2.9mm*2.8mm | -40℃～85℃ |
應用范圍
?電源適配器

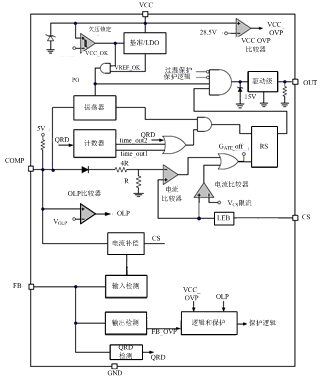

功能框圖
