XND1502
所屬分類:
幅相控制
關鍵詞:
集成
通道
范圍
步進
描述
XND1502型Ku波段四通道多功能收發芯片是一款集成四路幅相控制通道的單片集成電路,具有低功耗、體積小、低成本、應用簡單等特點;通道隔離度達37dB,每個通道由放大器、數控衰減器、數控移相器、功率合成器等單元組成,提供0.5dB步進31.5dB衰減范圍和5.625°步進354.375°移相范圍,采用SPI控制,片上集成溫度傳感器。芯片面積4.5mm×5.5mm,工作溫度-55℃~85℃。
特點
? 低功耗
? 集成波控
? 集成四個獨立通道
? 集成溫度傳感器
器件特征
器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
XND1502 | DIE | 4.5mm×5.5mm | -55℃~85℃ |
應用范圍
?通信設備

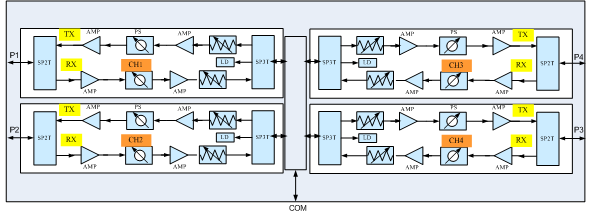

功能框圖
