XND1109

所屬分類：

低噪聲放大器

關鍵詞：

雙頻GNSS

低噪聲放大器芯片

描述
XND1109IE 型雙頻GNSS低噪聲放大器是一款應用于1170MHz~1260MHz & 1560MHz~1620MHz頻段信號接收的高性價比低噪聲放大器，單端輸入，L1&L5雙頻輸出，可單顆LNA應用于L1/L5高精度導航應用，采用SiGe BiCMOS工藝制造。芯片工作電壓1.5V~3.6V，增益15.5~18dB，噪聲系數0.9~1.2dB，工作電流5.1mA。封裝為1.1mm×0.7mm×0.4mm DFN6L。

特點

? 高增益：L5:18dB； L1:15.5dB；
? 低噪聲系數：L5:0.9dB; L1:1.2dB；
? 寬工作電壓：1.5V ~ 3.6V；
? 單端輸入雙頻輸出；
? 小尺寸：1.1mm×0.7mm×0.4mm；

器件特征

器件名稱	封裝形式	封裝尺寸	工作溫度
XND1109IE	DFN6L	1.1×0.7×0.4 mm3	-40℃～85℃

應用范圍

GNSS導航應用

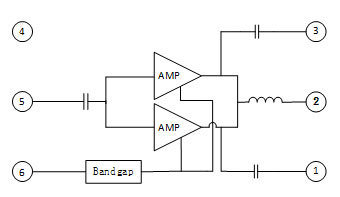

功能框圖

引腳定義

編號	名稱	類型	功能描述
1	RFOUT1	RFIO	射頻輸出（L5頻段）
2	VCC	AP	電源
3	RFOUT2	RFIO	射頻輸出（L1頻段）
4	GND	G	BIAS 地
5	RFIN	RFIO	射頻輸入端，外部需要匹配。
6	GNDRF	G	射頻地
