XN8288
所屬分類：
頻率源模塊
關鍵詞：
頻率合成器
描述
XN8288型頻率合成器模塊是采用四層PCB板SMT工藝研制的模塊電路，產品主要由振蕩器、鎖相環、濾波器、放大器、數控衰減器、倍頻器、功分器和隔離器組成。
模塊采用鎖相合成方式，鎖相環鎖定頻率得到基頻頻信號，該信號經過放大、濾波后送入倍頻器，倍頻得到射頻信號。倍頻后的信號功分為兩路信號，放大濾波后經過隔離輸出。
該模塊具有體積小、功耗低、輸出信號相位噪聲低、功率波動小、可靠性高等特點。工作溫度范圍-40℃～+85℃。
特點
? 低功耗；
? 體積?。?nbsp;
? 相位噪聲低；
? 輸出功率波動??；
? 體積?。?nbsp;
? 相位噪聲低；
? 輸出功率波動??；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN8288 | / | 56.5×64.9×18 mm3 | -40℃～85℃ |
應用范圍
? 寬帶無線通信

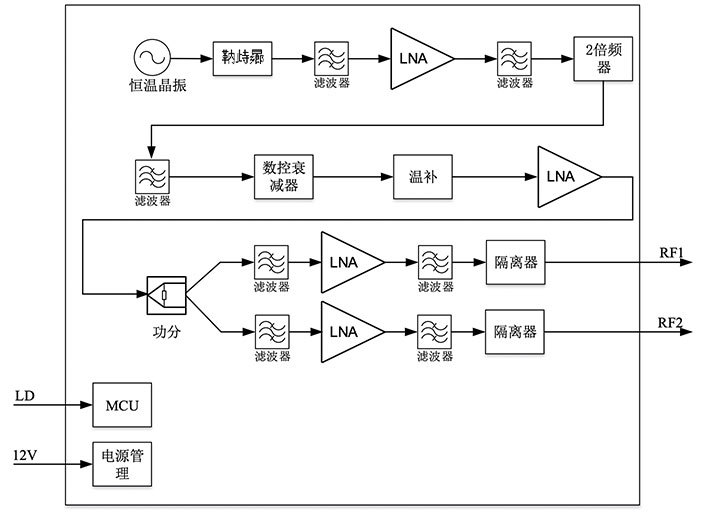

功能框圖
