XN8316
所屬分類：
頻率源模塊
關鍵詞：
多路頻率源
描述
XN8316型多路頻率源內部集成恒溫晶振，頻率合成輸出為2路快跳源、3路慢跳源和2路時鐘。其中2路快跳源為同一個頻率源通過功分輸出，3路慢跳源為3個獨立的頻率源，2路時鐘通過功分輸出。
快跳源采用DDS實現快跳的中頻信號，然后通過與固定頻點的本振源混頻實現最終信號輸出。慢跳源通過傳統鎖相環直接鎖出需要的頻段。每路射頻輸出均可通過射頻開關實現關斷，且每路射頻均有檢波器，可實現信號自檢。
特點
? 輸出2路快跳源、3路慢跳源、2路參考；
? 內部集成OCXO，頻率穩定度±0.1ppm；
? 每路頻率源可獨立關斷，可功率自檢；
? 體積:295mm×169mm×24mm；
? 工作溫度范圍：-40℃~85℃；
? 內部集成OCXO，頻率穩定度±0.1ppm；
? 每路頻率源可獨立關斷，可功率自檢；
? 體積:295mm×169mm×24mm；
? 工作溫度范圍：-40℃~85℃；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN8316 | / | 295×169×24 mm3 | -40℃～85℃ |
應用范圍
? 數據通信等相關產品

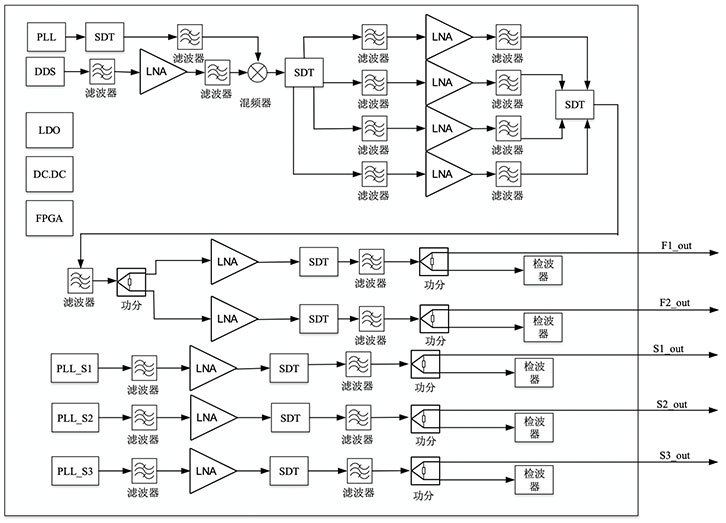

功能框圖
