XN8815
所屬分類：
頻率源模塊
關鍵詞：
頻率源
描述
XN8815頻率源是基于SMT工藝研制的低相噪頻率源，該模塊采用了鎖相式頻率合成技術，通過鎖相環路合成所需頻率，經過放大、濾波等電路保證了輸出增益和低雜散要求。
特點
? 體積小：模塊尺寸70mm×40mm×15.5mm(公差±0.2mm)；
? 變頻時間：≤100us；
? 低相噪：≤-80dBc/Hz@1kHz，≤-90dBc/Hz@10kHz；
? 低雜散：≤-70dBc；
? 變頻時間：≤100us；
? 低相噪：≤-80dBc/Hz@1kHz，≤-90dBc/Hz@10kHz；
? 低雜散：≤-70dBc；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN8815 | / | 70×40×15.5 mm3 | -40℃～85℃ |
應用范圍
? 地面設備
? 通信設備

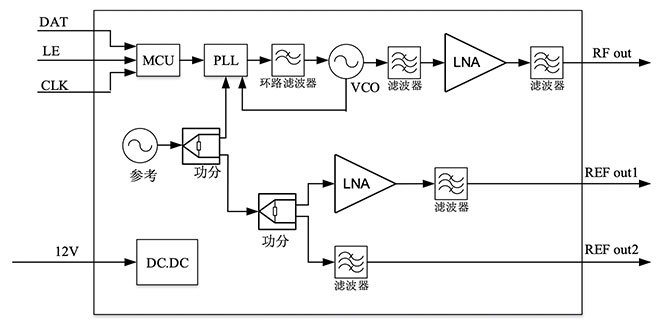

功能框圖
