XND43
所屬分類：
DC-DC開關穩壓器
關鍵詞：
描述
XND43是一款峰值電流模式脈寬調制（PWM）控制的降壓型DC-DC轉換器。集成了誤差放大器、軟啟動電路、電壓電流轉換器、基準電路、斜坡補償電路、振蕩器、欠壓保護電路、死區時間控制電路、邏輯電路、功率MOSFET、升壓電路、POWERGOOD指示電路、過流保護電路等。模擬電壓輸入范圍3V~5.5V，功率電壓輸入范圍1.6V~5.5V，輸出電壓可調，輸出電流可達6A，峰值效率可達94%，開關頻率范圍100kHz~1000kHz。
特點
? 峰值效率高：94%；
? 輸出電流大：6A；
? 開關頻率范圍寬：100kHz~1000kHz；
? 欠壓鎖定；
? 集成了功率MOSFET；
? 過溫保護；
? 軟啟動跟蹤；
? 輸出電流大：6A；
? 開關頻率范圍寬：100kHz~1000kHz；
? 欠壓鎖定；
? 集成了功率MOSFET；
? 過溫保護；
? 軟啟動跟蹤；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XND43 | FP20H | — | -40℃～85℃ |
應用范圍
負載點電源

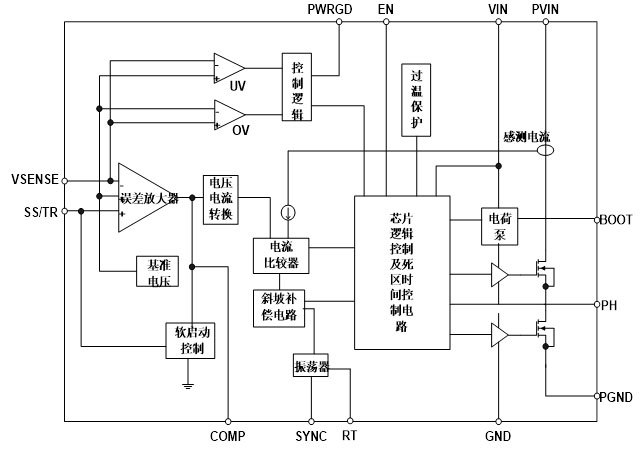

功能框圖
