XND4204
所屬分類：
DC-DC開關穩壓器
關鍵詞：
描述
XND4204是一款峰值電流模式PWM控制的降壓型DC-DC轉換器，輸入電壓范圍4.5V~17V，最大負載電流6A，采用3.5mm╳3.5mm的QFN14L封裝形式，集成了高邊和低邊功率MOS管，具有體積小，應用簡單，效率高等特點。XND4204工作在連續電流模式（CCM）下，峰值效率可達95%，工作頻率范圍200kHz~1600kHz，具有欠壓鎖定，過流保護、過溫保護等功能。
特點
? 工作電壓范圍：4.5V~17V；
? 負載電流：6A；
? 集成功率MOS管：高邊31mΩ，低邊21mΩ；
? 欠壓鎖定；
? 低PD電流：5μA；
? 軟啟動與電壓跟蹤功能；
? 開關頻率：200kHz~1600kHz；
? 負載電流：6A；
? 集成功率MOS管：高邊31mΩ，低邊21mΩ；
? 欠壓鎖定；
? 低PD電流：5μA；
? 軟啟動與電壓跟蹤功能；
? 開關頻率：200kHz~1600kHz；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XND4204 | QFN14L | 3.5mm ╳ 3.5mm | -40℃～85℃ |
應用范圍
負載點電源

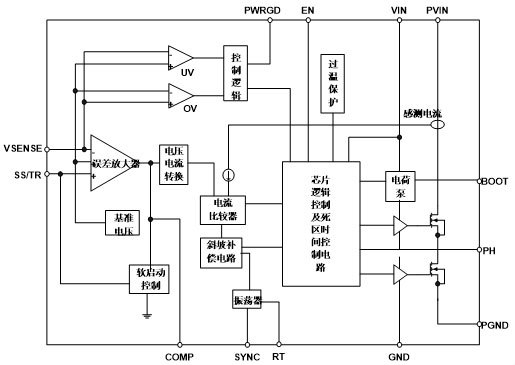

功能框圖
