XND4203
所屬分類：
DC-DC開關穩壓器
關鍵詞：
描述
XND4203是一款峰值電流模式PWM控制的降壓型DC-DC控制器，輸入電壓范圍4.5V~28V，具有CCM、DCM工作模式，采用外接功率MOS方案，雙通道并聯最大負載電流可達26A。采用6mm╳6mm的QFN40L封裝形式，具有體積小，多相位、應用簡單，效率高等特點。XND4203工作在DCM模式下，峰值效率可達95%，工作頻率范圍250kHz~700kHz，具有欠壓鎖定，過流保護、過溫保護等功能。
特點
? 工作電壓范圍：4.5V~28V；
? 最多支持12個相位 ；
? DCM、CCM工作模式；
? 軟啟動跟蹤；
? 低PD電流：50μA；
? 過流保護；
? 開關頻率：250kHz~700kHz；
? 外置功率MOSFET負載電流可達26A；
? 對應LTM4620中的控制芯片，支持管芯應用；
? 最多支持12個相位 ；
? DCM、CCM工作模式；
? 軟啟動跟蹤；
? 低PD電流：50μA；
? 過流保護；
? 開關頻率：250kHz~700kHz；
? 外置功率MOSFET負載電流可達26A；
? 對應LTM4620中的控制芯片，支持管芯應用；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XND4203MOM | QFN40L | 6mm╳6mm | -40℃～85℃ |
應用范圍
負載點電源

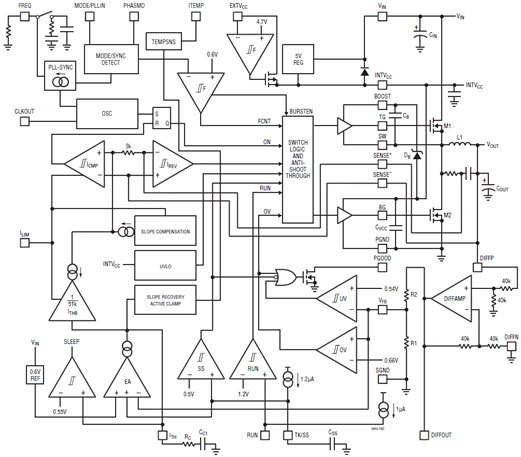

功能框圖
