XN9229
所屬分類：
收發變頻模塊
關鍵詞：
限幅放大器
描述
XN9229型限幅放大器是采用SMT表面貼裝工藝，主要由限幅器、放大器組合而成。
限幅器采用級連兩次限幅，保證800W輸入信號能限幅至后級放大器輸入信號要求的幅度范圍。
放大器采用級連兩次放大，保證指標要求中的噪聲系數和輸出1dB壓縮點。初級放大器選用低噪聲放大器，次級放大器采用高輸出1dB壓縮點的放大器。
特點
? 噪聲系數：≤4.0dB
? 輸入、輸出駐波:≤1.5
? 可承受脈沖信號功率:800W
? 輸出1dB壓縮點:≥11dBm
? 輸入、輸出駐波:≤1.5
? 可承受脈沖信號功率:800W
? 輸出1dB壓縮點:≥11dBm
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9229 | / | 22×14×6 mm3 | -40℃～85℃ |
應用范圍
? 接收機前端

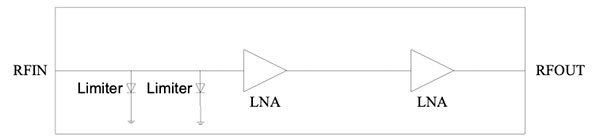

功能框圖
