XN9119
所屬分類：
收發變頻模塊
關鍵詞：
xn9119
寬帶放大濾波器
描述
XN9119型寬帶放大濾波器模塊內部包含了低噪聲放大器、濾波器、溫度補償衰減器以及寬帶功分器、耦合器等功能單元。
接收通道對1.5GHz~3.8GHz的射頻信號進行放大、濾波、最后功分輸出兩路射頻信號；同時兼容對100MHz的時鐘信號進行放大和濾波。
發射通道對2.0GHz~4.0GHz的射頻信號進行放大和濾波；同時兼容對100MHz的時鐘信號進行放大和濾波。
該模塊具有小體積、低功耗、可靠性高等特點。工作溫度范圍-40℃～+80℃
特點
? 低功耗ICC≤500mA@5V
? 接收高平坦度≤3dB@1.7~3.8GHz
? 超高收發隔離度≥60dBc
? 發射高平坦度≤3dB@2.2~4GHz
? 接收高平坦度≤3dB@1.7~3.8GHz
? 超高收發隔離度≥60dBc
? 發射高平坦度≤3dB@2.2~4GHz
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9119 | / | 66.0×39.0×14.0 mm3 | -40℃～80℃ |
應用范圍
? 通信設備
? 低噪聲放大模塊應用

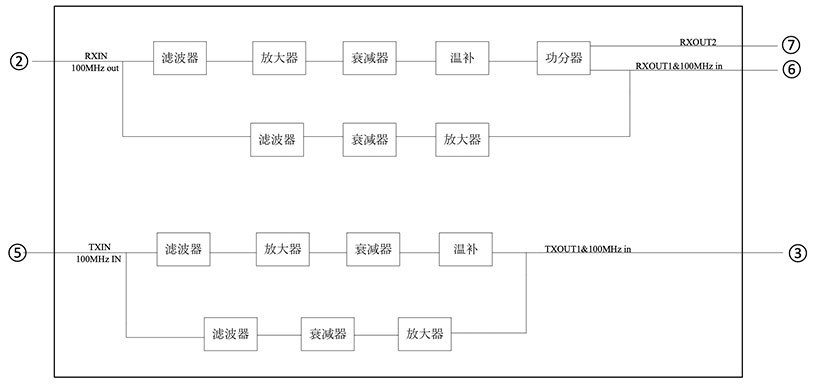

功能框圖
