XN9126

所屬分類：

收發變頻模塊

關鍵詞：

發射接收模塊

描述

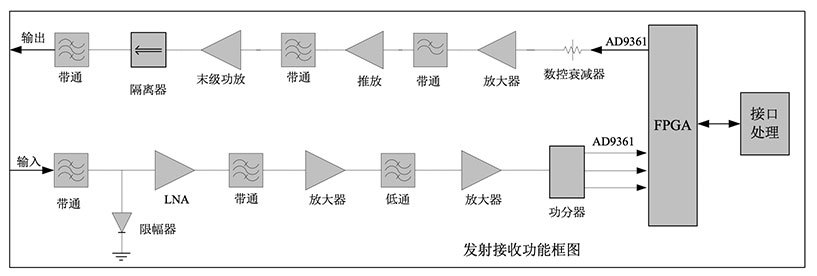

　　XN9126型發射接收模塊包含1路發射功放單元、1路接收低噪放單元，3路AD9361接收電路、1路AD9361發射電路，電源處理、以及數字控制部分和對外接口組成。
　　發射功放單元將AD9361輸出的信號進行放大濾波，輸送到天線端口；接收低噪放單元接收天線信號后進行放大濾波，并功分3路后分別進入到3路AD9361進行信號處理，數字控制單元采用SOC+AD9361架構設計，由1只ZYNQ系列FPGA雙核處理器和4只AD9361組成。FPGA雙核處理器完成4片AD9361數據采集、控制及后端數據處理功能。
　　該模塊具有高集成度、雜散性能優良、可靠性高等特點。工作溫度范圍-40℃～85℃。

特點

? 高集成度：集成功放，低噪放，AD9361，F(xiàn)PGA等
? 輸出功率：≥2W
? 工作模式：異頻全雙工。

器件特征
