XN9101
所屬分類：
收發變頻模塊
關鍵詞：
多通道收發組件
描述
XN9101型多通道收發組件是采用四層PCB板SMT工藝研制的組件；其中包含5個接收通道，實現將動態為60dB的射頻信號進行AGC放大；2個發射通道采用兩次變頻架構，將調制中頻信號進行混頻到射頻后放大輸出。
該組件具有體積小、AGC動態范圍大、通道間隔離度高、發射雜散抑制高、可靠性高等特點，產品重量≤500g。
特點
? 集成5個接收通道和2個發射通道
? 功耗低：工作電流≤1.3A@5V
? AGC動態范圍60dB
? AGC響應時間≤6μs
? 發射帶內雜散抑制-60dBc
? RX通道間隔離度45dB
? 功耗低：工作電流≤1.3A@5V
? AGC動態范圍60dB
? AGC響應時間≤6μs
? 發射帶內雜散抑制-60dBc
? RX通道間隔離度45dB
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9101 | / | 28.1×13.3×1.2 mm3 | -40℃～85℃ |
應用范圍
? 通信設備

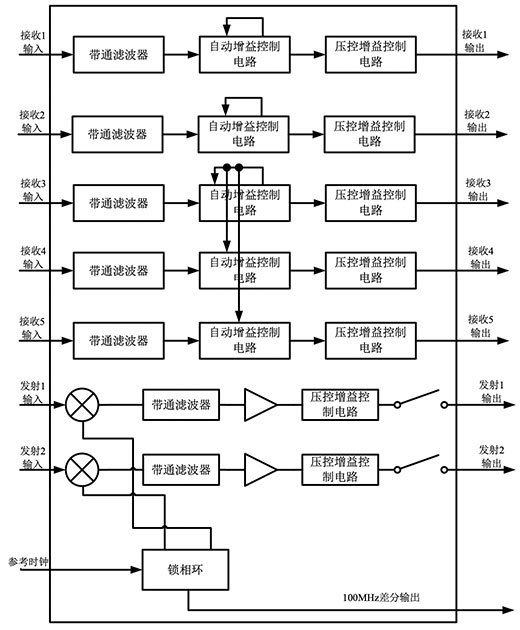

功能框圖
