XN9514
所屬分類：
收發變頻模塊
關鍵詞：
上變頻器模塊
描述
XN9514型上變頻器模塊是采用四層PCB板SMT工藝研制的模塊電路，采用兩次變頻方案；其主要功能是通過兩次變頻將已調中頻信號上變到射頻信號輸出。該模塊具有體積小、輸出功率波動小、雜散抑制高、可靠性高等特點。
特點
? 采用兩次變頻方案
? 全溫、寬頻帶內輸出功率波動1.5dB
? 工作帶內雜散抑制70dBc
? 工作帶外雜散抑制65dBc
? 全溫、寬頻帶內輸出功率波動1.5dB
? 工作帶內雜散抑制70dBc
? 工作帶外雜散抑制65dBc
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9514 | / | 61×50×7 mm3 | -40℃～85℃ |
應用范圍
? 通信系統

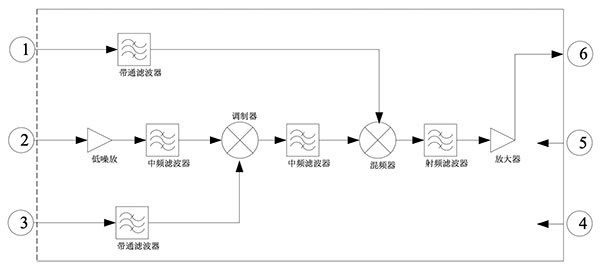

功能框圖
