XN9108
所屬分類：
收發變頻模塊
關鍵詞：
收發信道組件
描述
XN9108收發信道組件由兩個接收通道、一個發射通道和三個頻率源組成；三個頻率源分別給收發通道提供獨立本振信號。接收通道由射頻AGC、IQ解調及濾波放大等單元構成，實現L波段射頻信號的IQ解調；發射通道由濾波中頻濾波放大、IQ調制、射頻濾波放大等單元構成，實現基帶信號的IQ調制。
特點
? 接收通道射頻AGC動態范圍大：≥65dB
? 功耗低12W@5V
? 收發中頻為零中頻
? 頻率源覆蓋范圍帶：500MHz～1800MHz
? 功耗低12W@5V
? 收發中頻為零中頻
? 頻率源覆蓋范圍帶：500MHz～1800MHz
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9108 | / | 132×126×22 mm3 | -40℃～+70℃ |
應用范圍
? 通信設備

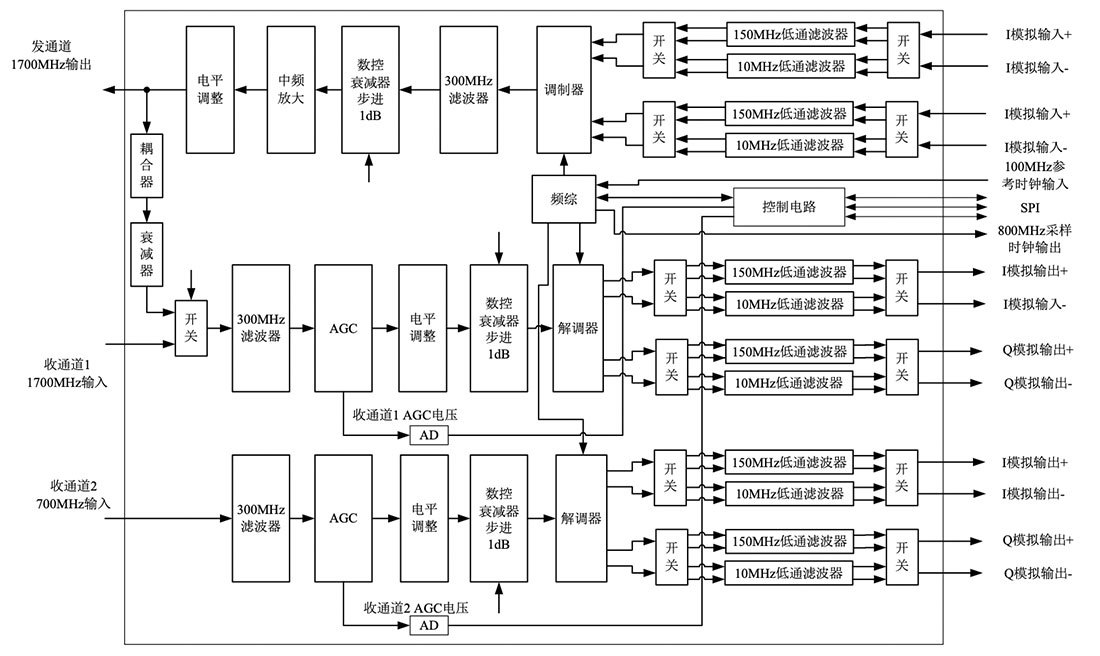

功能框圖
