XN9546
所屬分類：
收發變頻模塊
關鍵詞：
xn9546
檢測組件
描述
XN9546型相關檢測組件是采用四層PCB板SMT工藝研制的組件電路，該產品用超短波射頻兼容單元，其主要功能是將待檢測信號與本振信號的幅度、相位差轉換為電壓信號并輸出。
該模塊具有體積小、功耗小、檢測輸出電壓紋波小、、檢測動態大、可靠性高等特點，產品重量≤240g。
特點
? 體積小
? 雙通道
? 功耗低：≤4W
? 檢測輸出電壓紋波?。骸堋?5mV
? 檢測動態大：-25dBm～10dBm
? 檢測速度快：≤180μs
? 抗燒毀：+30dBm
? 可靠性高
? 雙通道
? 功耗低：≤4W
? 檢測輸出電壓紋波?。骸堋?5mV
? 檢測動態大：-25dBm～10dBm
? 檢測速度快：≤180μs
? 抗燒毀：+30dBm
? 可靠性高
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9546 | / | 200.15×45.15×12.15 mm3 | -40℃～85℃ |
應用范圍
? 通信設備射頻前端

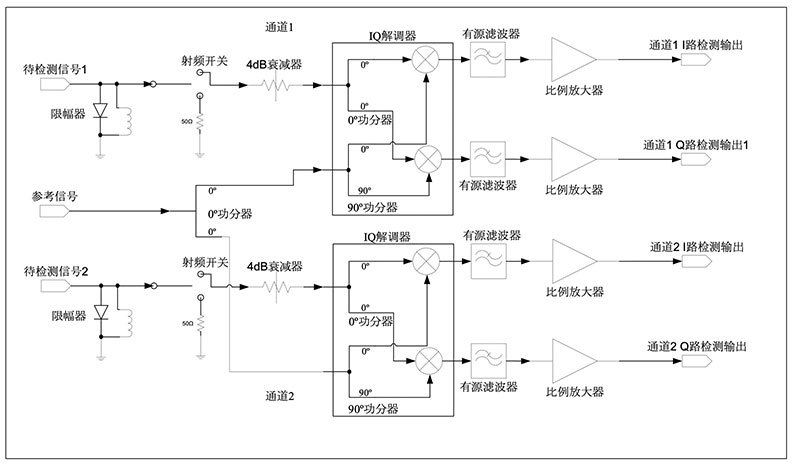

功能框圖
