XN9390
所屬分類：
收發變頻模塊
關鍵詞：
功放模塊
描述
XN9390型功放模塊包含1個功率放大電路、自檢控制電路，電源處理電路。功放電路將激勵信號功率放大后通過送天線發射，自檢控制電路監測功放工作狀態并上報給整機，電源處理電路對輸入電源進行處理后給功放模塊供電。
該模塊具有效率高、雜散性能優良、可靠性高等特點。工作溫度范圍-40℃～70℃。
特點
? 輸出功率≥10W
? 互調：≤-30dBc
? 雜波抑制：≥60dBc。
? 互調：≤-30dBc
? 雜波抑制：≥60dBc。
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9390 | / | 75×55×30 mm3 | -40℃～70℃ |
應用范圍
? 通信系統發射機
? 遙控遙測等領域

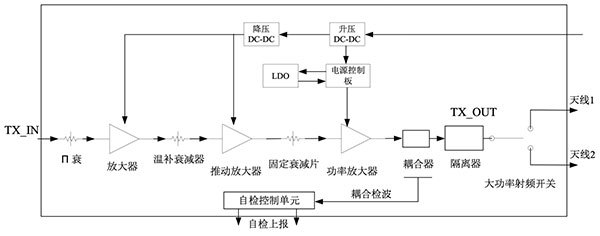

功能框圖
