XN9556
所屬分類：
收發變頻模塊
關鍵詞：
大功率開關限幅器
描述
XN9556型大功率開關限幅器是采用四層PCB板SMT工藝研制的模塊電路，其主要功能是當系統處于發射狀態時，來自發射通道功放輸出的大功率信號通過收發開關切換至天線輸出；當系統處于接收狀態時，來自天線的接收信號通過收發開關切換至接收通道，再經過大功率限幅器后輸出給接收通道后級使用。
該模塊具有體積小、安裝使用方便、可靠性高等特點。工作溫度范圍-40℃～+85℃。
該電路采用裸PCB螺釘安裝，封裝外形尺寸為28.1mm×13.3mm×1.2mm。
特點
? 天線到接收低插損≤0.8dB
? 接收大信號限幅輸出≤22dBm
? 天線到接收帶內波動≤2.1dB
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9556 | / | 28.1×13.3×1.2 mm3 | -40℃～85℃ |
應用范圍
? 通信設備射頻前端

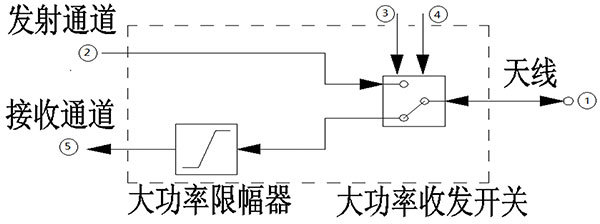

功能框圖
