XN9917
所屬分類：
收發變頻模塊
關鍵詞：
變頻模塊
描述
XN9917型變頻模塊主要由一個接收通道，一個發射通道，一個頻綜單元和電源控制四個部分組成。接收通道由射頻開關、LNA、射頻開關、濾波器組、射頻開關，壓控衰減器，射頻放大器和低通濾波器，AGC電路等組成。發射通道由濾波器、混頻器、電橋、放大器和射頻開關組成
該模塊具有AGC動態范圍高，信號超寬帶等特點，溫度工作范圍為-40℃~55℃。
特點
? 高AGC動態范圍：≥70dB；
? 信號超寬帶：300MHz碼率；
? EVM：≤5%@QPSK；
? 超低時延波動≤8ns；
? 發射平坦度高≤±1dB；
? 接收超低噪聲≤2.5dB；
? 信號超寬帶：300MHz碼率；
? EVM：≤5%@QPSK；
? 超低時延波動≤8ns；
? 發射平坦度高≤±1dB；
? 接收超低噪聲≤2.5dB；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9917 | / | 170.9×68.3×20.0 mm3 | -40℃～55℃ |
應用范圍
? 雷達、通信設備

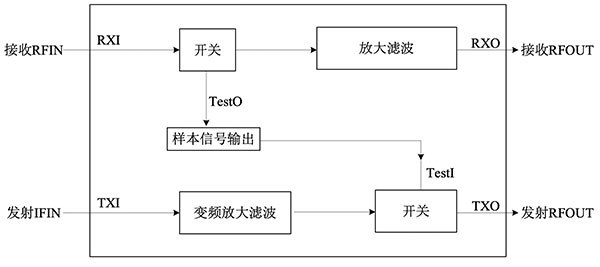

功能框圖
