XN9547
所屬分類：
收發變頻模塊
關鍵詞：
xn9547
上下變頻模塊
描述
XN9547型B0上下變頻模塊是采用四層PCB板SMT工藝研制的組件，產品主要由射頻部分、數字控制部分兩大部分組成：射頻部分主要功能是完成兩路140MHz到50MHz~650MHz上變頻和兩路50MHz~650MHz到140MHz下變頻，數字部分主要功能是完成CAN接口、MLVDS接口、LVDS接口的通信協議以及射頻內部控制。
該模塊具有、頻帶寬、平坦度好、可靠性高等特點。工作溫度范圍-40℃～70℃。
特點
? 輸入射頻信號頻段寬50MHz~650MHz；
? 增益平坦度好帶內優于±1.5dB；
? 帶內高雜散抑制≤-60dBc；
? 多種數字接口：CAN、MLVDS、LVDS接口；
? 增益平坦度好帶內優于±1.5dB；
? 帶內高雜散抑制≤-60dBc；
? 多種數字接口：CAN、MLVDS、LVDS接口；
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9547 | / | 233.0×160.0×24.0 mm3 | -40℃～70℃ |
應用范圍
? 通信設備
? 寬帶上下變頻器

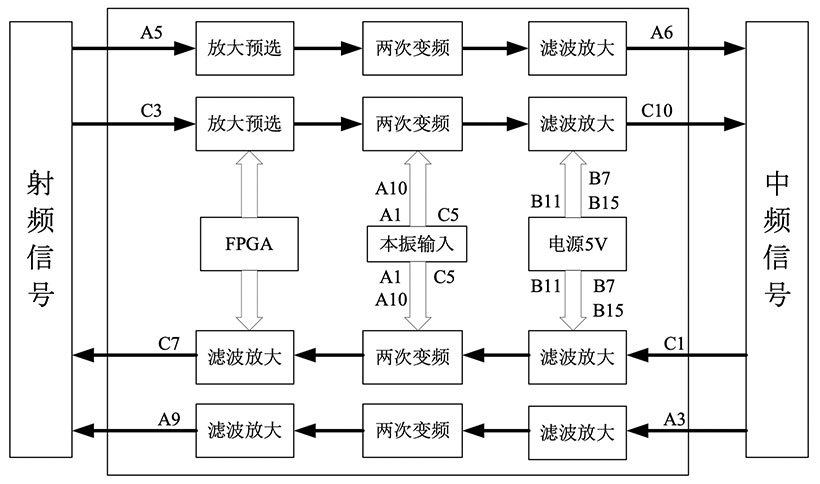

功能框圖
