XN9115
所屬分類：
收發變頻模塊
關鍵詞：
變頻組件
描述
XN9115型 變頻組件主要由發射變頻鏈路(或稱上變頻鏈路)、接收變頻鏈路(或稱下變頻鏈路)和自環鏈路組成，模塊采用二次變頻技術,能保證具有較好的接受鏡像抑制指標和發射雜散抑制。
發射變頻鏈路主要包括變頻電路、小信號放大電路、開關濾波電路等，將中頻信號變頻至射頻輸出；接收鏈路主要包括開關濾波電路、小信號放大電路，變頻電路等，將接收的射頻信號變頻至中頻輸出；自環鏈路將發射鏈路和接收鏈路閉環以檢測模塊鏈路增益是否正常，處于自環狀態時發射鏈路保持正常輸出，切斷接收輸入信號。
特點
? 線性度高，輸出三階互調抑制大于35dBc（Po=+5dBm，雙音間隔1MHz）；
? 平坦度好：帶內平坦度，優于2dB；
? 雜散抑制高；
? 寬帶輸入。
? 平坦度好：帶內平坦度，優于2dB；
? 雜散抑制高；
? 寬帶輸入。
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9115 | / | 138×96×30 mm3 | -40℃～85℃ |
應用范圍
? 數據通信等相關產品

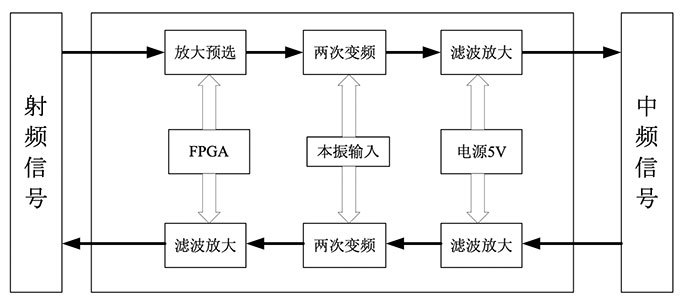

功能框圖
