XN9105
所屬分類：
收發變頻模塊
關鍵詞：
收發模塊
描述
XN9105收發模塊組件由4路接收通道、4路發射通道、以及本振功分電路組成。接收通道將完成5600MHz~5900MHz下變頻功能，中頻輸出140 MHz，對外提供RSSI檢波輸出，數字增益控制輸入等。發射通道完成中頻140MHz上變頻到5600MHz~5900MHz輸出，同時能夠實現發射通道增益可步進調節等功能。
該組件采用金屬封裝，具有線性度高、體積小、可靠性高等特點，可應用于數據通信系統產品中。
特點
? 低功耗
? 線性度高，輸出P-1大于5dBm
? 低帶內雜散
? 線性度高，輸出P-1大于5dBm
? 低帶內雜散
器件特征
| 器件名稱 | 封裝形式 | 封裝尺寸 | 工作溫度 |
| XN9105 | / | 170×130×21 mm3 | -40℃～+80℃ |
應用范圍
? 交通導航系統、地球信息系統、數據通信系統

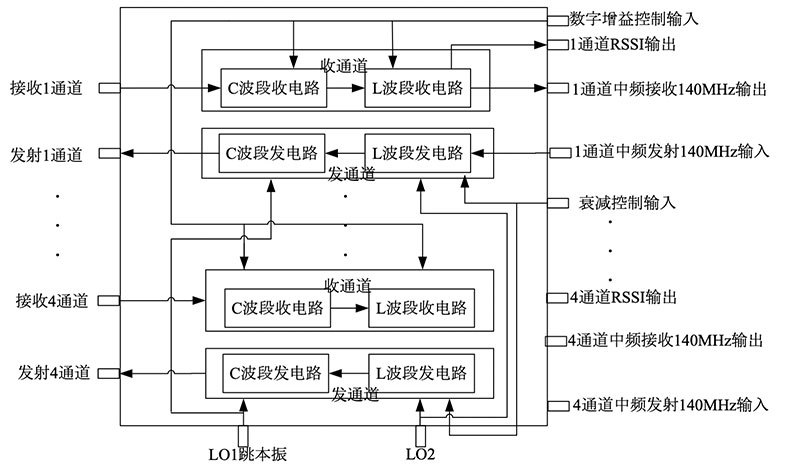

功能框圖
